F-CL100-B-DN80電磁流量計參數深度解析：精準測量的技術基石
- 字號 + -
在工業流體計量領域，電磁流量計憑借非接觸式測量、寬量程及高精度特性，成為導電液體流量監控的核心設備。F-CL100-B-DN80型號針對DN80管道設計，通過精細化參數配置適配市政供水、化工生產及污水處理等場景需求。本文從四大維度解析其技術參數體系，并探討其在實際應用中的價值。
一、基礎尺寸參數：適配DN80管道的精密設計
F-CL100-B-DN80測量管內徑嚴格匹配DN80標準(76mm公差±0.2mm)，總長350-400mm(含法蘭總長450-500mm)，確保流場均勻性。本體采用304不銹鋼材質，耐中性介質腐蝕，耐溫上限150℃;可選316L不銹鋼材質適配弱腐蝕場景，含鉬≥2%可耐受氯離子濃度≤300mg/L。法蘭連接符合GB/T 9119-2020標準，提供PN1.0MPa、PN1.6MPa及PN2.5MPa壓力等級選項，螺栓規格M16，密封面類型為突面(RF)，適配不同壓力波動場景。
二、流量計量參數：0.5級精度與寬量程的平衡
該型號流量測量范圍為10-120m³/h，對應流速0.5-6.0m/s，量程比1:12。0.5級精度(0.2Q?-Q?區間誤差≤±0.5% FS)滿足貿易結算要求，如市政供水小區支管計量誤差率低于0.5%。采用低頻脈沖直流勵磁技術，低流速(0.5m/s)下感應電動勢≥8mV，信號波動±2%以內，抗電化學干擾能力優于部分國外同類產品。最佳工作流速區間1.0-4.0m/s，沿程阻力損失≤25Pa/m，襯里年磨損率≤0.01mm，綜合性能優異。
三、工況適配參數：耐腐蝕與耐磨損的雙重保障

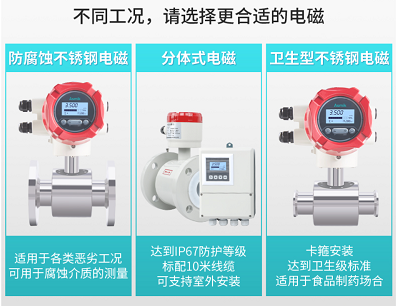

電極材質提供316L不銹鋼(中性介質)、鈦合金(氯化物腐蝕)及哈氏合金(強酸強堿)選項，其中鈦電極在含氯環境中抗腐蝕性較不銹鋼提升3倍。襯里材質采用聚四氟乙烯(PTFE)，耐溫-30℃至180℃，耐酸堿范圍pH=1-14，食品級PTFE襯里通過3A、FDA認證，適配衛生場景。設備內置溫壓補償算法，自動修正因溫度波動導致的密度變化，確保計量準確性。
四、功能擴展參數：智能化與可維護性設計
支持4-20mA模擬量輸出及RS485數字信號傳輸，兼容MODBUS RTU協議，可接入SCADA系統實現遠程監控。分體式設計支持傳感器與轉換器分離，傳感器可浸沒于介質中，轉換器安裝于控制室，通過屏蔽電纜傳輸信號，最長支持300米傳輸距離。設備配備自診斷功能，可實時監測勵磁狀態、信號強度及電極污染情況，并通過LED指示燈提示維護需求，降低停機風險。
五、總結：技術參數支撐下的工業測量可靠方案
F-CL100-B-DN80電磁流量計通過精密的基礎尺寸設計、0.5級高精度與寬量程的流量計量能力、耐腐蝕與耐磨損的工況適配特性，以及智能化與可維護性的功能擴展，構建了適應多場景工業流體計量的技術基石。其參數配置在精度、耐腐蝕性、智能化需求等方面均展現出顯著優勢，為市政供水、化工生產、污水處理等領域的流量監控提供了可靠的技術支撐，是工業場景中實現精準測量的可靠選擇。
