DN450插入式電磁流量計：大口徑管網流量監測的創新方案
- 字號 + -
在大型工業管網與市政工程中，DN450插入式電磁流量計憑借非侵入式安裝與高精度測量特性，成為流量監測的重要選擇。其無需截斷管道的安裝方式，降低了施工難度與成本，同時保持了測量精度與抗干擾能力。本文采用總分總結構，從技術原理、性能優勢、應用場景及選型要點四方面展開分析。
一、技術原理：插入式結構與電磁感應的融合創新
DN450插入式電磁流量計基于法拉第電磁感應定律，通過導電流體切割磁場產生感應電動勢實現流量測量。其傳感器采用插入式設計，通過法蘭或焊接方式安裝于管道側面，無需截斷管道，避免了傳統電磁流量計因截斷管道導致的壓力損失與安裝復雜問題。傳感器內置勵磁線圈，在測量區域形成垂直于流體方向的恒定磁場;當導電液體通過時，帶電粒子切割磁感線，在電極間產生與流速成正比的感應電動勢E(E=k×B×v×D，k為常數，B為磁場強度，D為管道直徑)。轉換器將微弱電信號轉換為標準DC4-20mA或RS485數字信號，支持遠程監控與系統集成。低頻脈沖直流勵磁技術的應用，有效抑制了污泥、腐蝕性介質等復雜工況下的電化學干擾，確保低流速(0.3m/s)下信號穩定性，抗干擾能力優于部分國外同類產品如西門子某型號。
二、性能優勢：精準測量與安裝便利的平衡設計
該型號測量精度達±0.5%，量程比覆蓋10:1至100:1，適配從低流速到高流速的寬范圍計量需求。插入式結構使安裝過程無需截斷管道，減少施工時間與成本，同時避免了傳統安裝方式導致的壓力損失。測量管采用316L不銹鋼材質，內壁經拋光處理，粗糙度≤0.8μm，減少污泥附著;電極提供哈氏合金、鈦合金等選項，其中鈦電極在含氯離子環境中抗腐蝕性較不銹鋼提升3倍，延長設備使用壽命。
三、應用場景：大型管網的精準監測解決方案
在市政供水系統中，DN450插入式電磁流量計可精確計量主干管網用水量，誤差率低于0.5%，為區域水量調度提供數據支撐;在化工生產場景，其耐腐蝕特性適配強酸強堿介質，確保工藝參數精準控制;在污水處理廠，該設備可監測污泥輸送流量，優化脫水設備運行參數，提升污泥資源化效率。
四、選型要點：從工況需求到系統適配的綜合考量
用戶在選型時需綜合評估介質電導率、溫度、壓力及腐蝕性等因素。例如，污泥處理場景需選擇含固量適配的襯里材質，如聚四氟乙烯襯里耐溫范圍-30℃至180℃，耐酸堿范圍pH=1-14;高溫蒸汽場景則需考慮測量管材質的耐溫性能，如316L不銹鋼耐溫上限達150℃。此外，需根據系統壓力選擇合適的安裝方式(如法蘭連接或焊接)，確保設備安全運行。
五、總結：插入式電磁流量計的技術價值與可靠選擇

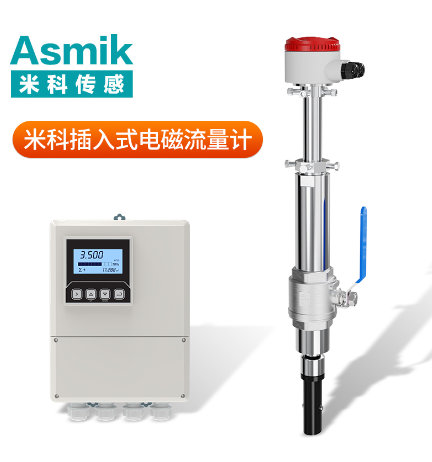

DN450插入式電磁流量計通過非侵入式安裝與電磁感應技術的融合，構建了高精度、耐腐蝕、低能耗的測量體系。其技術參數適配多場景工業需求，從市政供水到化工生產，均展現出顯著的應用價值。杭州米科推出的DN450插入式電磁流量計，通過優化設計進一步提升了測量精度與抗干擾能力，為大型管網流量監測提供了可靠的技術支撐。
